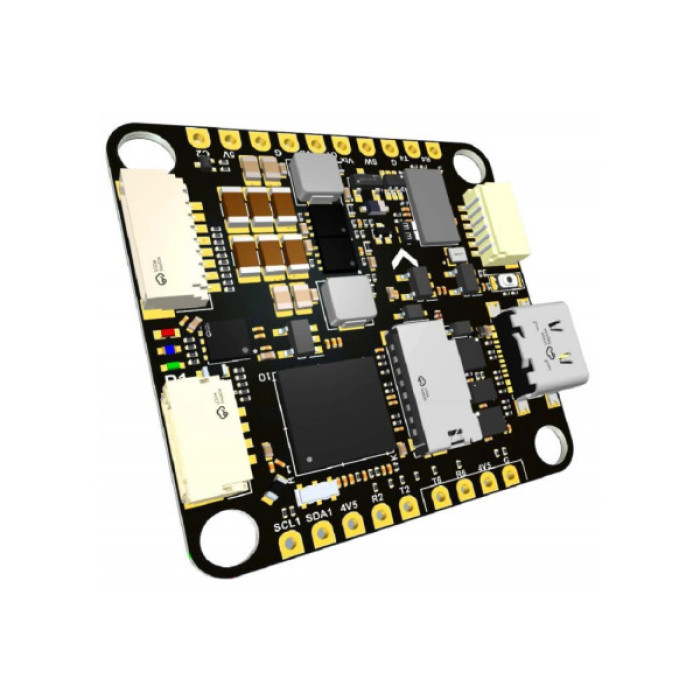

Політний контролер (FC) TBS Lucid H7 FC

Опис Політний контролер (FC) TBS Lucid H7 FC

TBS Lucid H7 FC — потужний двигун, створений для тих, хто прагне максимальної продуктивності та адаптивності своїх дронів. Незалежно від того, чи виконуєте ви фрістайл, чи налаштовуєте гоночну систему, TBS Lucid H7 забезпечує надійний процесор 480 МГц і повну підтримку Betaflight, ArduPilot і INAV. Завдяки подвійним входам для камер, сумісності з екранним меню DJI FPV і компактному дизайну він легко впишеться в будь-яке налаштування. Розроблений як для досвідчених професіоналів, так і для новачків-ентузіастів, цей контролер польоту дозволяє розширювати межі можливостей вашого дрона легше, ніж будь-коли.

• MCU: STM32H743VIH6 працює на частоті 480 МГц, з 1 МБ оперативної пам’яті та 2 МБ Flash.
• Чіп OSD: AT7456E (SPI2)
• Барометр: Infineon DPS310, підключений через I2C2.
• ШІМ-виходи: 13 каналів, включаючи спеціальну світлодіодну панель.
• Blackbox (BB): реєстрація даних, оснащена слотом для карт MicroSD (SDIO)
• UART: всього 7 (1, 2, 3, 4, 6, 7, 8) інверсії сигналу готові
• Автобуси I2C: 2 доступні.
• CAN Bus: 1 доступна.
• Аналогові входи: 6 каналів АЦП (VBAT, Current, RSSI, Analog AirSpeed, Vbat2, Cur2).
• Світлодіодні індикатори: 3 світлодіоди (синій, зелений для статусу FC, червоний для живлення 3,3 В).
• Прорив: доступний прорив SPI3.
• Інтерфейс USB: роз'єм Type-C (стандарт USB 2.0).
• Роз'єми JST:

  • 1x JST-SH1.0 8-контактний (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
  • 1x JST-GH1.25 4-контактний (5 В/CAN-H/CAN-L/земля).
• Подвійний вхід камери: перемикаються входи для двох камер.
• Контроль живлення: перемикач для відфільтрованої вихідної потужності 5 В/Vbat.
• OSD DJI FPV: сумісний через будь-який запасний порт UART.

• Вхідна напруга: 6 - 36 В (2 - 8S LiPo).
• BEC: 5 В 2 А безперервно (3 А макс.) і 9 В 2 А безперервно (3 А макс.)
• LDO 3,3 В: підтримує до 200 мА.
• Підтримка напруги: панель ADC Vbat2 підтримує до 36 В (дільник напруги 1K:10K).
• Споживана потужність: 200 мА при 5 В з Betaflight, 150 мА при 5 В з ArduPilot.

Включає в себе

• TBS Lucid H7 FC
• Кабель FC-ESC (plug & play)
• Кабель DJI O3 (plug & play)
• 4шт гумові амортизатори M3
• 4 гвинти M3x8
