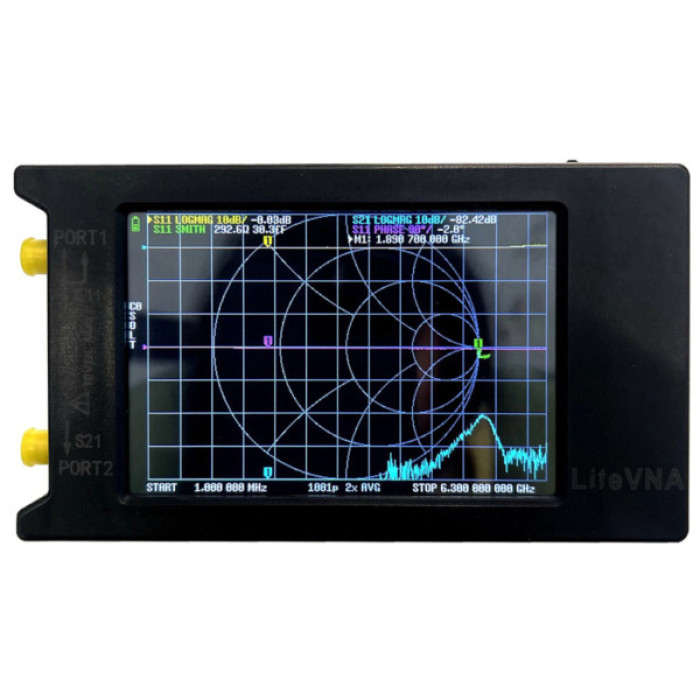

Аналізатор спектра LiteVNA 50kHz 6.3GHz (HP9915.0324)

Опис Аналізатор спектра LiteVNA 50kHz 6.3GHz (HP9915.0324)

LiteVNA 64 - портативний кишеньковий векторний аналізатор ланцюгів, що є покращеною версією широко відомих NanoVNA і SAA2. LiteVNA 64 здатний виконувати надширокосмугові вимірювання в діапазоні частот від 50 кГц до 6.3 ГГц.

Для мінімізації енергоспоживання і габаритів у LiteVNA використовується тільки один змішувач, що дає змогу проводити вимірювання S11 і S21 за допомогою внутрішньої ВЧ-комутації та може виконувати вимірювання TDR і DTF-вимірювань за допомогою IFFT-розрахунків.

Аналізатор оснащений 3,95-дюймовим сенсорним дисплеєм, на якому можуть відображатися результати вимірювань у 10-1001 точках даних. Крім того, аналізатор має вбудований акумулятор ємністю 2000 мАг і може бути під'єднаний до телефону або ПК з ОС Android. Підключення до телефону або ПК дає змогу керувати аналізатором і відображати результати вимірювань. Так само аналізатор має слот MicroSD, що дає змогу в будь-який момент зберегти дані польових випробувань або екрани на карту MicroSD. Завдяки діапазону вимірювань до 6,3 ГГц LiteVNA здатний задовольнити звичайні радіоаматорські та IoT-додатки, а також нові випробування в діапазоні 5 ГГц, що дають змогу застосовувати новітні технології wifi і передавання зображень на частоті 5,8 ГГц.

Характеристики

• Діапазон - частот від 50 кГц - 6.3 ГГц
• Динамічний діапазон - >70 дБ <3 ГГц, після калібрування, >50 дБ ≥3 ГГц, після калібрування
• Шумовий поріг S11 - <-50 дБ <3 ГГц, після калібрування, <-40 дБ ≥3 ГГц, після калібрування
• Стабільність за частотою - <0.5 ppm 0℃ - 50℃
• Швидкість розгортки - >550 точок на секунду (Двоканальний)/ >800 точок на секунду (Одноканальний)
• Кількість точок розгортки (на пристрої) - 21 ~ 1024 точок
• Кількість точок розгортки (USB) - 1 ~ 65535 точок

У комплект поставки аналізатора ланцюгів Lite VNA 64 входить:

• 1 х USB-C кабель
• 2 x SS405 кабелі довжиною 30 см з роз'ємами SMA
• 1 x SMA перехідник гніздо-гніздо
• 1 х калібрувальний стандарт SMA Short
• 1 х калібрувальний стандарт SMA Load
• 1 х калібрувальний стандарт SMA Open
