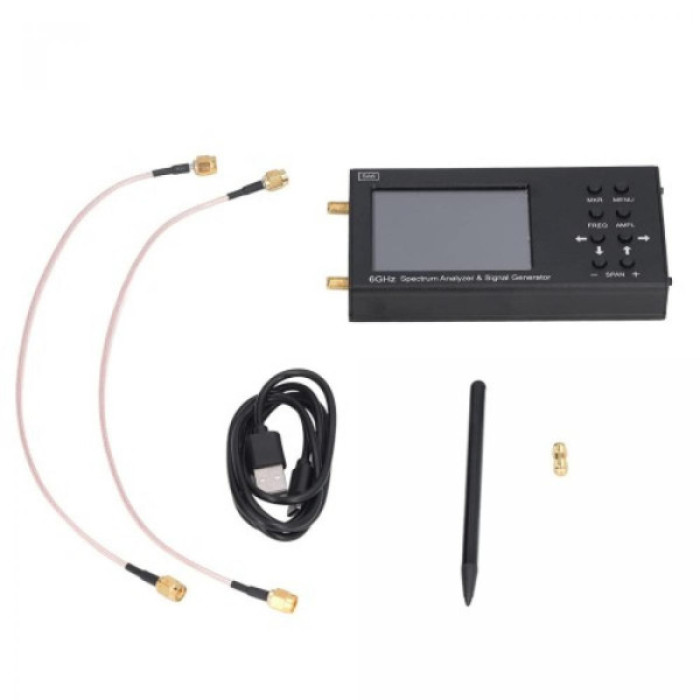

Аналізатор спектра RF SA6 6GHz з трекінг-генератором Nectronix SA6 (HP9915.0352)

Опис Аналізатор спектра RF SA6 6GHz з трекінг-генератором Nectronix SA6 (HP9915.0352)

Особливість:

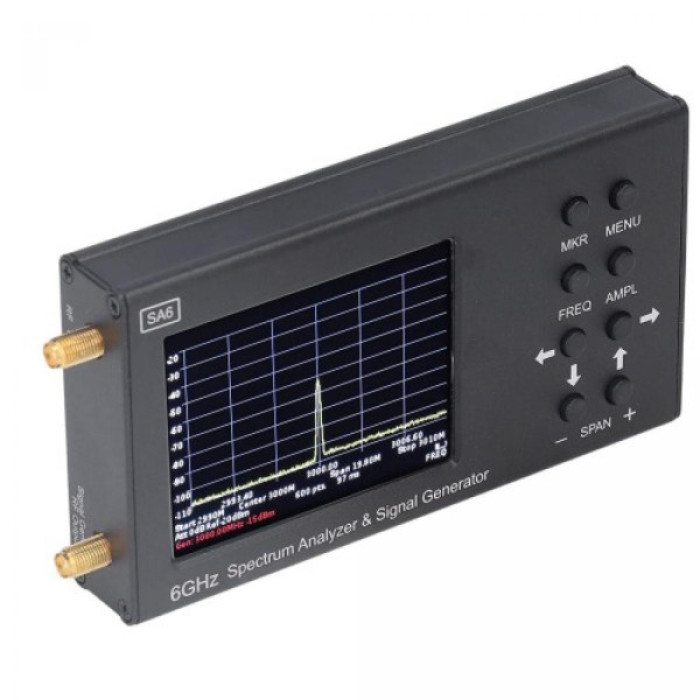

1. ДИСПЛЕЙ СПЕКТРА 35-6200 МГц: SA6 - це простий портативний аналізатор спектра і джерело сигналу, який відображає спектр сигналу від 35 до 6200 МГц.

2. ПОВЕРТАЙТЕСЯ З ШИРОКО ВИКОРИСТОВАННИМИ СИГНАЛАМИ: Аналізатор знаходить амплітуду і частоту компонентів спектра аналізованого процесу. Аналізатори спектра можуть обробляти сигнали всіх широко використовуваних технологій, таких як Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС тощо.

3. ВИМІР ЧАСТОТНОЇ ХАРАКТЕРИСТИКИ: Іншою важливою функцією є генератор, що слідкує, який може вимірювати частотну характеристику пасивних або активних пристроїв, таких як фільтри або підсилювачі. Програмне забезпечення дає змогу вимірювати модулі КСВ і зворотних втрат. Для цього потрібен зовнішній спрямований відгалужувач і набір калібрувальних заходів.

4. АНАЛІЗ ВЧ ДЛЯ РЕМОНТУ: SA6 в основному використовується для експлуатації в польових умовах. Пристрій міцний, легкий і споживає мало енергії. Дозволяє сервісним центрам і командам з технічного обслуговування виконувати на місці ВЧ-аналіз пуско-налагоджувальних і ремонтних робіт. Також аналізатор спектра є ідеальним рішенням для ремонтних майстерень і радіоаматорів.

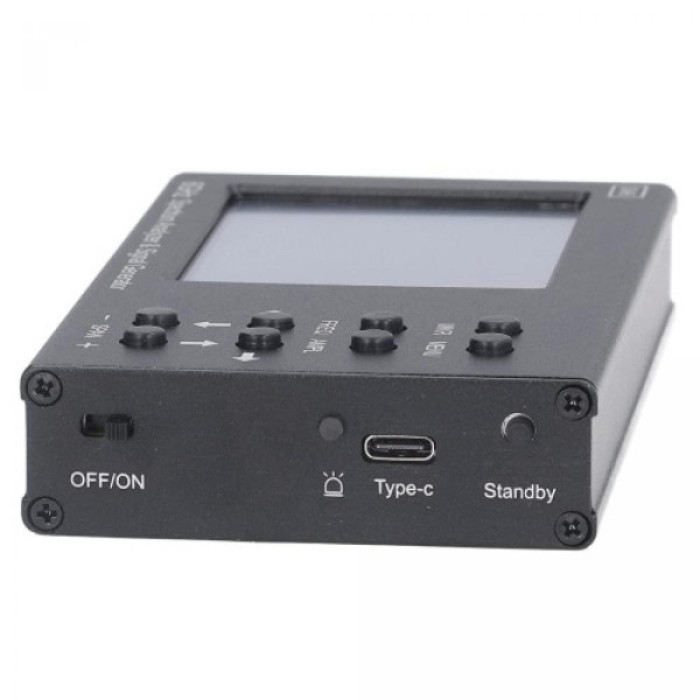

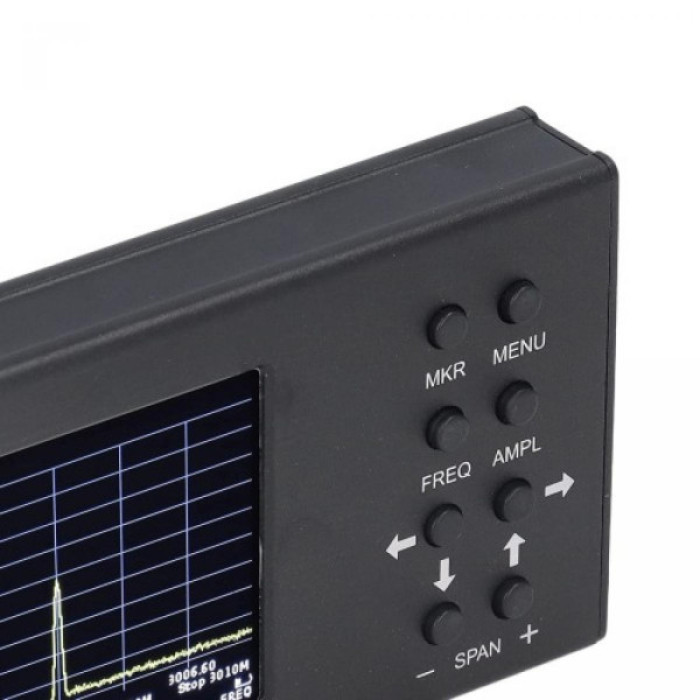

5. РЕАЛІЗУВАТИ ПЕРЕДАЧУ ДАНИХ: можна керувати за допомогою кнопок на пристрої або сенсорного екрана. Передача даних між аналізатором і ПК через кабель USB. Всі дані вимірювань відображаються в режимі реального часу на екрані пристрою або ПК.

Діапазон частот дисплея 35-6200 МГц

Діапазон частот вимірювання 35-4500 МГц

Динамічний діапазон від 35 до 3000 МГц 75 дБ

Динамічний діапазон від 3000 до 4500 МГц 70 дБ

Максимальний діапазон 6165 МГц

Смуга пропускання 200 кГц, фіксована

Перегляд швидкості сканування для частотних діапазонів вище 100 МГц 700 МГц/сек.

Розгортка 100 МГц <0,25 секунди

Рівень шуму до 3000 МГц <-100 дБм

Рівень шуму 3000-4500 МГц <-95 дБм

Рівень шуму 4500-6200 МГц <-90 дБм

Хвильовий опір 50 Ом

КСВ у робочому діапазоні частот <1,5

Внутрішній атенюатор 0-30 дБ

Помилка під час загасання до 10 дБ 2 дБ

Помилка загасання від 10 до 20 дБ 5 дБ

Помилка загасання від 20 до 30 дБ 8 дБ

Вихідна потужність слідкуючого генератора від -15 до -25 дБм

Точність у динамічному діапазоні 2,0 дБ

Максимальна вхідна потужність атенюатора при 0 дБ 10 дБм

Максимальна вхідна потужність при загасанні понад 20 дБ +20 дБм

Максимальний вхідний вимірювальний сигнал +10 дБм

Максимальна вхідна напруга постійного струму 25 В

Максимальне споживання струму під час роботи від батареї 450 мА

Максимальне споживання струму під час роботи від USB 500 мА (під час заряджання)

Акумулятор літій-іонний акумулятор

Ємність 2500 мАг

Тривалість 3 години

Час заряджання акумулятора ~ 4 години
