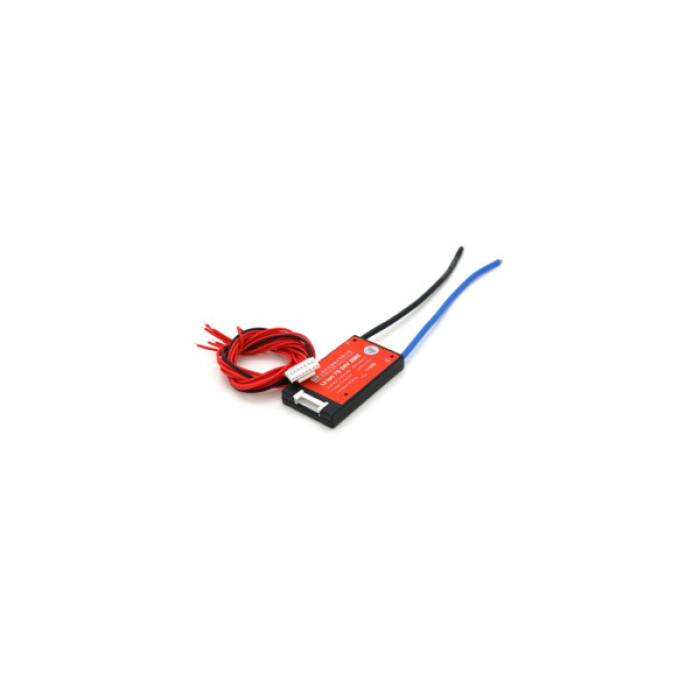

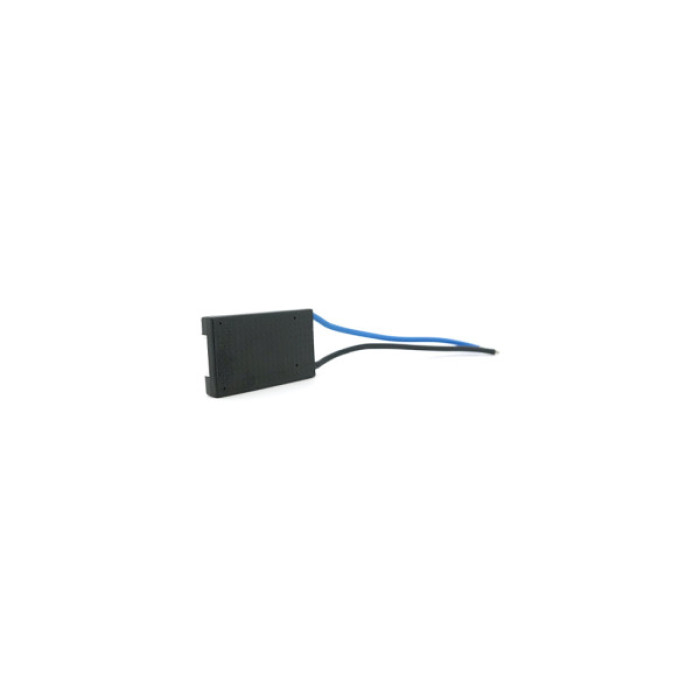

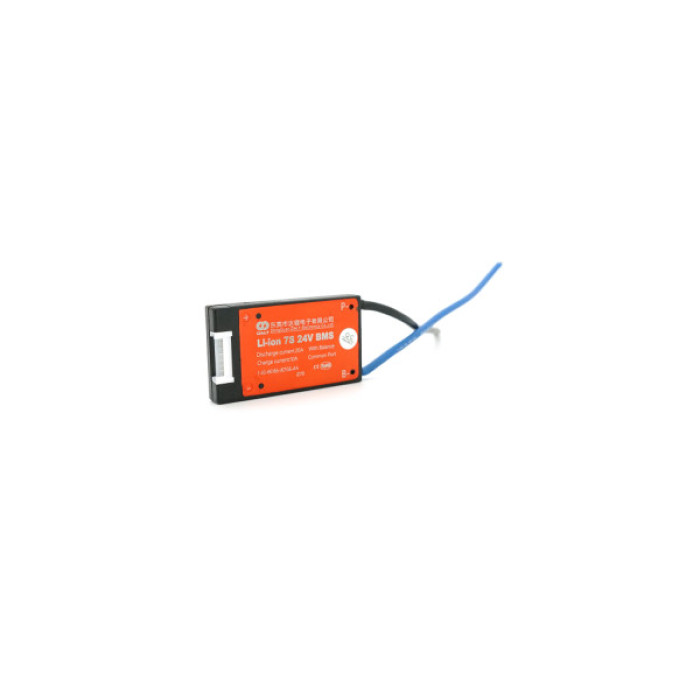

BMS контроллер DaLy Li-ion 24V 7S 10/20A (DL7S-20A)

Опис BMS контроллер DaLy Li-ion 24V 7S 10/20A (DL7S-20A)

Опис

BMS (Battery Management System) – це електронна плата, яка встановлюється на акумуляторну батарею з метою контролю процесу заряду/розряду, моніторингу стану акумулятора та його елементів, контролю температури, кількості циклів заряду/розряду, захисту складових акумуляторної батареї.
Основні характеристики

Номінальний струм розряду 20А
Номінальний струм заряду 10А (рекомендована ємність АКБ Ач)
Номінальна напруга заряду 29,4 В
Струм балансування 30+-5 мА

Функції пасивного вирівнювання
Напруга включення пасивного вирівнювання 4,175В

Захист від перезаряду
Напруга включення захисту від перезаряду (на 1 комірку) 4.25±0.05В
Час спрацьовування захисту від перезаряду (на 1 комірку) 1±0.5сек
Напруга відключення захисту від перезаряду (на 1 комірку) 4.15±0.05В
Час відключення захисту від перезаряду (на 1 комірку) 1±0.5сек

Захист від перерозряду
Напруга захисту від перерозряду (на 1 комірку) 2.7±0.05В
Час спрацьовування захисту від перерозряду 1±0.5сек.
Напруга відключення захисту від перерозряду 3.0±0.05В
Час вимкнення захисту від перерозряду 1±0.5сек

Захист від перевантаження струмом заряду/розряду
Струм захисту від перевантаження струмом розряду 60±10А
Затримка захисту від перевантаження струмом розряду 1±0.5сек
Струм захисту від перевантаження заряду 13±3 А
Час спрацьовування захисту 1±0.5сек

Затримка захисту від короткого замикання 200-500мсек
Опір відкритого контуру ланцюга головного ланцюга <20 mΩ
Струм власного споживання під час роботи <100 uA (не включаючи струм власного споживання)
Струм власного споживання в режимі сну 0 uA
Габарити 59*34*9 мм

Похибка обладнання
Точність визначення струму: ≤(±10%FSR)
Точність визначення напруги: ≤±25 мВ
Робоча температура:-20℃~60℃℃
Відносна вологість: 5% ~ 75%
