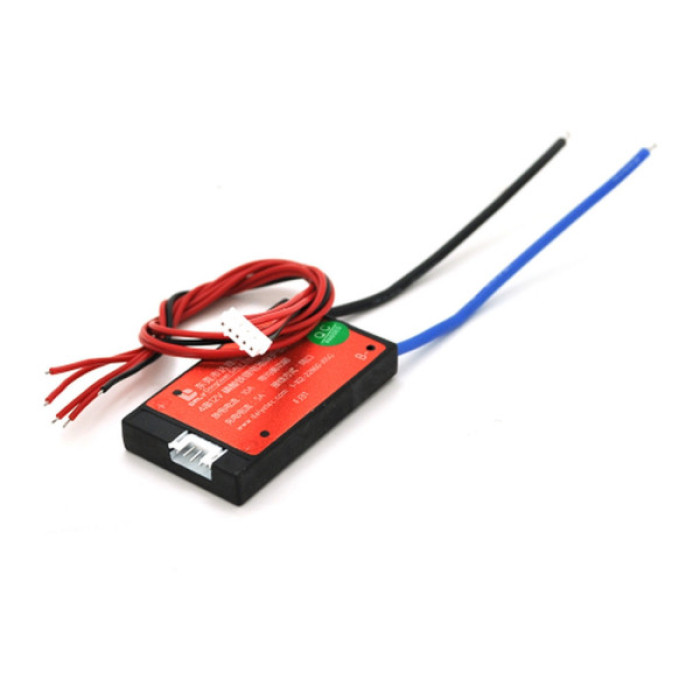

BMS контроллер DaLy LiFePO4 12V 4S 10A (DL4S-10A)

Опис BMS контроллер DaLy LiFePO4 12V 4S 10A (DL4S-10A)

BMS (Battery Management System) – це електронна плата, яка встановлюється на акумуляторну батарею з метою контролю процесу заряду/розряду, моніторингу стану акумулятора та його елементів, контролю температури, кількості циклів заряду/розряду, захисту складових акумуляторної батареї.

Основні характеристики

• Номінальний струм розряду 10А
• Номінальний струм заряду 5А (рекомендована ємність АКБ 10Ач)
• Номінальна напруга заряду 14,6В
• Струм балансування 30+-10 мА
• Функції пасивного вирівнювання
• Напруга включення пасивного вирівнювання 3,6В

Захист від перезаряду

• Напруга включення захисту від перезаряду (на 1 комірку) 3,75±0.05В
• Час спрацьовування захисту від перезаряду (на 1 комірку) 1±0.5сек
• Напруга відключення захисту від перезаряду (на 1 комірку) 3,55±0.05В
• Час відключення захисту від перезаряду (на 1 комірку) 1±0.5сек

Захист від перерозряду

• Напруга захисту від перерозряду (на 1 комірку) 2.2±0.05В
• Час спрацьовування захисту від перерозряду 1±0.5сек.
• Напруга відключення захисту від перерозряду 2,7±0.05В
• Час вимкнення захисту від перерозряду 1±0.5сек

Захист від перевантаження струмом заряду/розряду

• Струм захисту від перевантаження струмом розряду 30±5А
• Затримка захисту від перевантаження струмом розряду 1±0.5сек
• Струм захисту від перевантаження заряду 5+-1А
• Час спрацьовування захисту 1±0.5сек

Затримка захисту від короткого замикання 10-500мсек

• Опір відкритого контуру ланцюга головного ланцюга <20 mΩ
• Струм власного споживання під час роботи <500 uA (не включаючи струм власного споживання)
• Струм власного споживання в режимі сну 0 uA
• Габарити 59*34*9 мм

Похибка обладнання

• Точність визначення струму: ≤(±3%FSR)
• Точність визначення напруги: ≤±15 мВ
• Робоча температура: -40℃~85℃
• Відносна вологість: 5% ~ 90%
